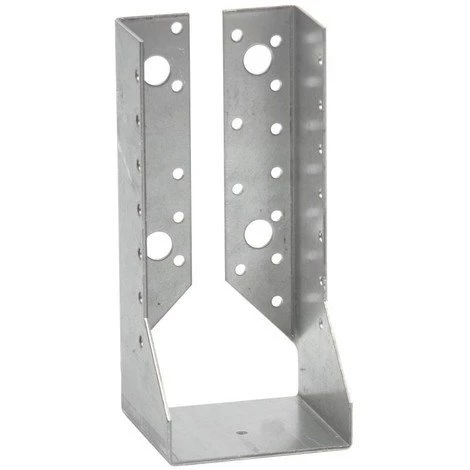

Sabot Ailes Intérieures 80 X 150 X 2 – Simpson

Caractéristiques

• Matière: Acier
• Finition: Galvanisé
• Forme: Ailes intérieures
• Largeur: 80
• Epaisseur: 2
• Fixation: Bois

Résumé :

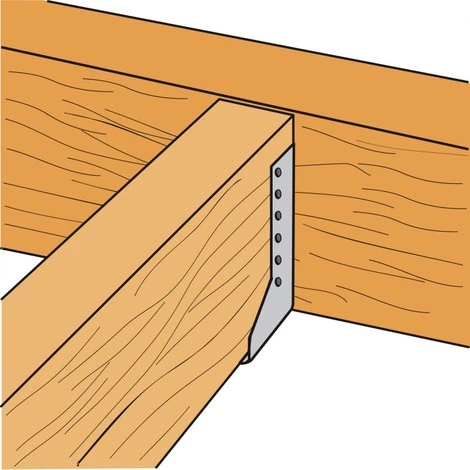

Sabot de charpente à ailes intérieures pour poutre de 80 mm
Matière : acier galvanisé.
Dimensions du sabot :
A : 80 mm
B : 150 mm
C : 76 mm
Epaisseur : 2 mm.

Dimensions de la poutre (bois porté):
– largeur : 80 mm
– hauteur miminimale : 164 mm
– hauteur maximale : 225 mm

Nombre de pointes d’ancrage ou vis d’ancrage nécessaires pour la fixation :
– pour la poutre portée : 12
– pour la la poutre porteuse : 18

Type de support porteur : bois massif, bois composite, bois lamellé-collé.
Type de support porté : bois massif, bois composite, bois lamellé-collé.

Plus en détails :

Sans sollicitation latérale, la hauteur du sabot doit être au minimum égale au 2/3 de la hauteur de la solive.
Un effort latéral requiert que la hauteur du sabot couvre au minimum 3/4 de la hauteur de la solive.

On peut admettre une tolérance de 2 mm entre l’épaisseur du bois et la largeur du sabot.

Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d’ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l’arrachement et à la rupture.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.

Installation rapide et simple.
Discrétion de l ‘assemblage.
