Sabot Ailes Intérieures 38 X 106 X 2 – Simpson

Caractéristiques

• Matière: Acier
• Finition: Galvanisé
• Forme: Ailes intérieures
• Largeur: 38
• Epaisseur: 2
• Fixation: Bois

Résumé :

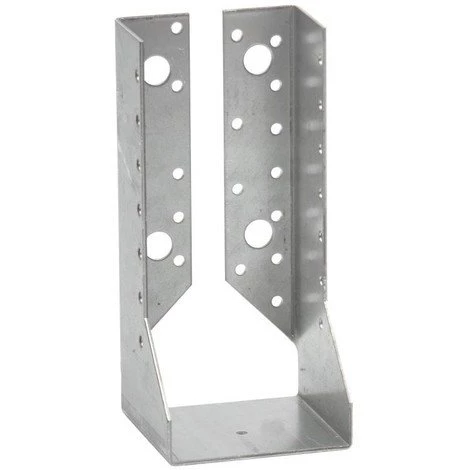

Sabot de charpente à ailes intérieures pour poutre de 38 mm
Matière : acier galvanisé.

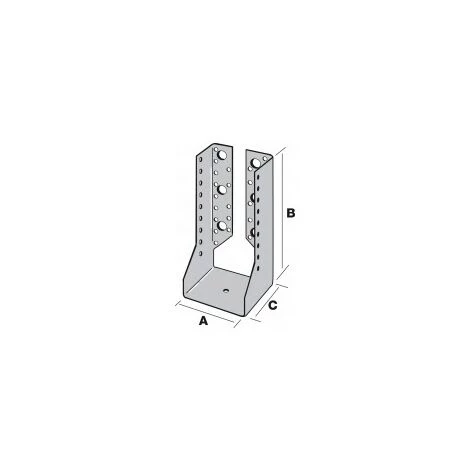

Dimensions du sabot :
A : 38 mm
B : 106 mm
C : 76 mm
Epaisseur : 2 mm.

Dimensions de la poutre (bois porté):
– largeur : 38 mm
– hauteur minimale : 105 mm
– hauteur maximale : 159 mm

Nombre de pointes d’ancrage ou vis d’ancrage nécessaires pour la fixation (pas de trous pour boulons) :
– pour la poutre portée : 6
– pour la la poutre porteuse : 6

Type de support porteur : bois massif, bois composite, bois lamellé-collé.
Type de support porté : bois massif, bois composite, bois lamellé-collé.

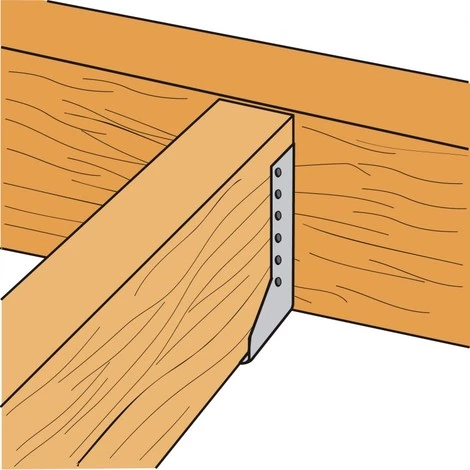

Domaines d’utilisations : solives, pannes, lisses et montants de bardage, poteaux et poutres. Recommandé pour les assemblages en coin.

Plus en détails :

Sans sollicitation latérale, la hauteur du sabot doit être au minimum égale au 2/3 de la hauteur de la solive.
Un effort latéral requiert que la hauteur du sabot couvre au minimum 3/4 de la hauteur de la solive.

On peut admettre une tolérance de 2 mm entre l’épaisseur du bois et la largeur du sabot.

Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d’ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l’arrachement et à la rupture.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.

Installation rapide et simple.
Discrétion de l ‘assemblage.
