Sabot Ailes Extérieures 51 X 105 X 1.5 – SIMPSON

Caractéristiques

• Matière: Acier
• Finition: Galvanisé
• Forme: Ailes extérieures, Ailes intérieures
• Hauteur: 145
• Epaisseur: 1.5
• Fixation: Bois

Résumé :

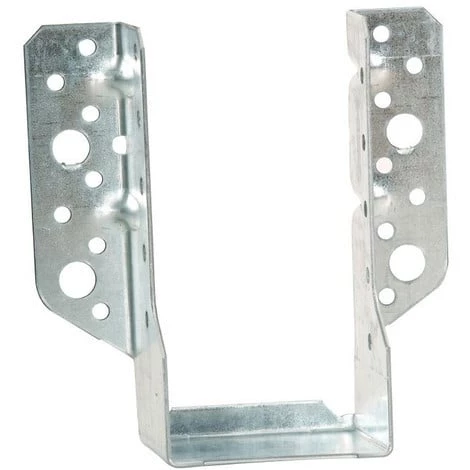

SABOT AILES EXTÉRIEURES 51 X 105 X 1.5 SBE – SIMPSON

Constitué d’acier galvanisé d’épaisseur 1,5 mm pour une longévité dans le temps.

Le sabot a été conçu de façon à ce que l’installation soit rapide lors de vos travaux grâce à 20 % de clouage en moins.
Son épaisseur de 1,5 mm est plus faible mais sans perte de résistance !

Pour une installation rapide et optimale sur support bois, le sabot bénéficie du Speed-Prong.

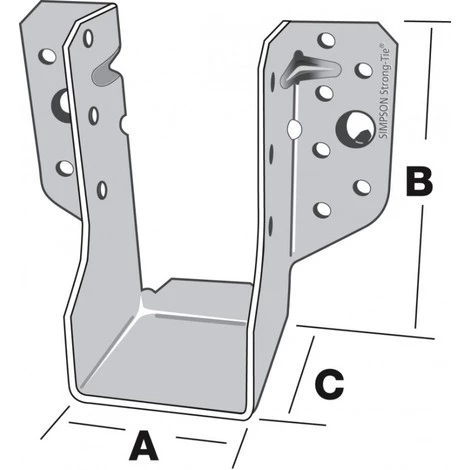

Largeur intérieure (A): 51 mm
Hauteur (B) : 105 mm
Profondeur (C) : 55 mm
Épaisseur : 1.5 mm
Matière : acier galvanisé
Marque : Simpson Strong Tie

Nombre de fixations:
support porteur : 12
support porté : 8

Fixations :
– pour le bois : pointes d’ancrage
– pour les matériaux pleins : goujons d’ancrage
– pour les matériaux creux : chevilles plastiques et tirefonds

Plus en détails :

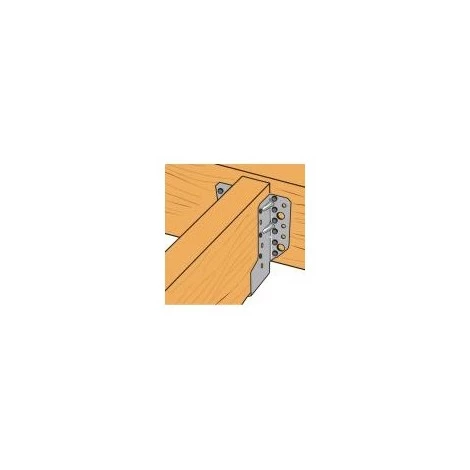

Le sabot à ailes extérieures permet principalement la reprise de charge de solive de 45 mm. S’utilise pour des poutres lisses et montant de bardage, butées de chevrons et renforcement d’assemblages existants.

Le conseil de Manu : La hauteur du flanc du sabot doit normalement couvrir les 2/3 de la poutre. Par exemple : pour une poutre de 120×220, il faudra un sabot de 120 mm de large pour une hauteur de 145 mm minimum.
Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d’ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l’arrachement et à la rupture.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.
