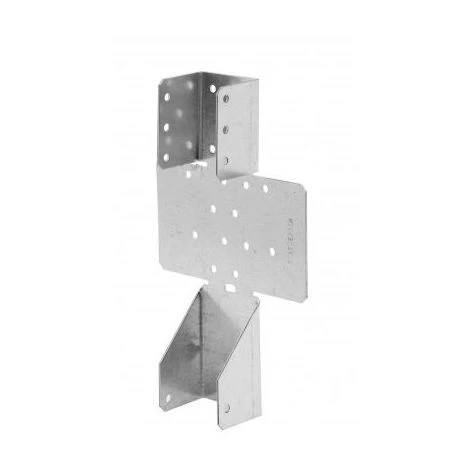

Sabot à Pente Réglable 100 Mmm – SIMPSON

Caractéristiques

• Type: Sabot
• Matière: Acier
• Forme: Ailes intérieures
• Epaisseur: 1.5

Résumé :

SABOT A PENTE RÉGLABLE 76 mm – SIMPSON

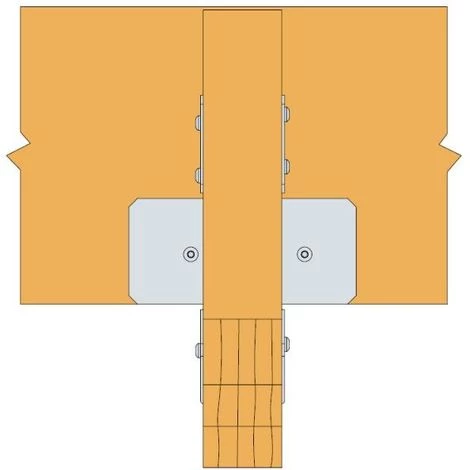

Dimensions (voir schéma ci-dessus) :
– Dimensions intérieures : 100 x 300 x 75 mm
– Largeur totale : 185 mm
– Epaisseur = 1,5 mm

Fixations :
– Porteur : 38 fixations
– Porté : 24 fixations

* Supports :
– Porteur : bois massif, bois composite, bois lamellé-collé, béton ou acier.
– Porté : bois massif, bois composite, bois lamellé-collé.

* Domaines d’utilisation : solives, pannes, poutres lisses.

Attention : Le talon inférieur du sabot ne doit être plié qu’une seule fois suivant l’angle ? souhaité.

Plus en détails :

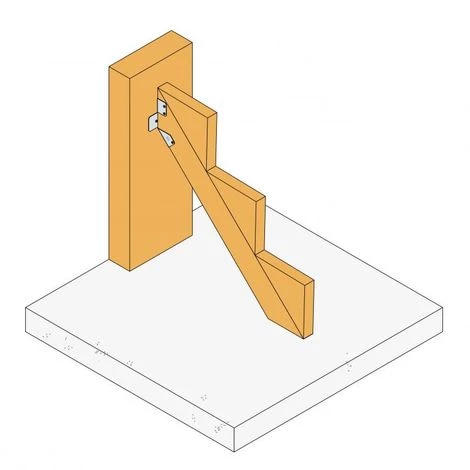

Le sabot à pente réglable permet la fixation des chevrons sur des supports bois et béton.

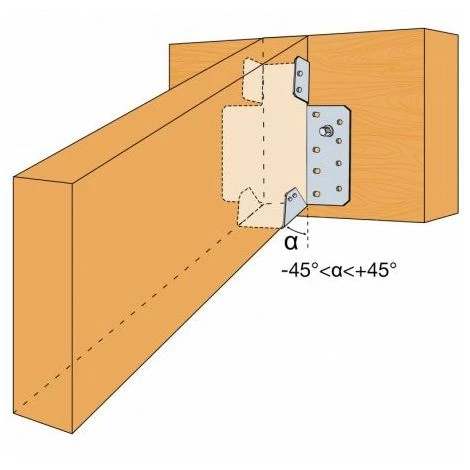

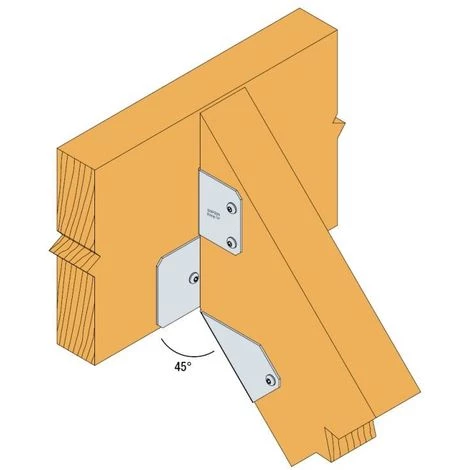

Le réglage de la pente est fait sur le chantier pour des pentes jusqu’à 45° vers le bas ou le haut. Ce réglage ne s’effectue qu’une seule fois dans le sens de la pente souhaitée.

Types de fixation :
– Sur porté : Pointes annelées CNA Ø 4.0 x 35 ou CNA Ø 4.0 x 50 mm
– Sur porteur :
• Support bois : Pointes annelées CNA Ø 4.0 x 35 ou CNA Ø 4.0 x 50 mm ou tirefonds et boulons Ø 10 mm.
• Support béton : Ancrage mécanique WA M10-78/5 ou ancrage chimique tige filetée Ø 10 mm : LMAS M10-130 avec résine AT-HP.
• Support métal : Boulons Ø 10 mm.
