Pied De Poteau Réglable APRN100/150 SIMPSON

Caractéristiques

• Type: Pied de poteau
• Largeur: 130
• Longueur: 130
• Diamètre: 10
• Epaisseur: 4
• Caractéristiques: Réglable
• Certification environnementale: NF CES

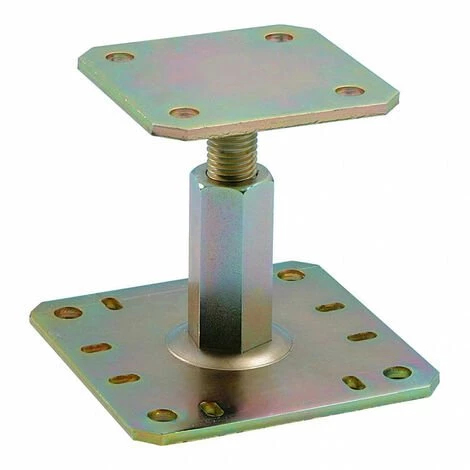

Pied de poteau réglable APRN100/150

Réglable en hauteur. Simple et rapides à installer, il peut être réglé sur le chantier, l’écrou étant serti sur la platine basse, il est libre en rotation.

○ Acier S235JR suivant NF EN 10025
○ Finition électro-zinguée blanche suivant IS 2081

– Support :
Porteur : béton
Porté : bois massif, bois composite, lamellé-collé

– Domaines d’utilisation : Poteaux de auvent, pergola, préau, garage…

Dimensions :
○ base: 130 x 130 mm
○ hauteur réglable: 100 à 150 mm
○ platine supérieure: 100 x 100 m
○ Epaisseur : 4mm
○ Perçage : Ø 10 mm

Agréments techniques : ETA-07/0285;
Déclarations de performance : FR-DoP-e07/0285

Fixations :
Sur poteau bois :
Tirefonds LAG Ø10×80
Vis connecteur SSH 10.0X60 ou SSH10.0X80
Sur béton :
Cheville mécanique : goujon WA M10-78/5
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

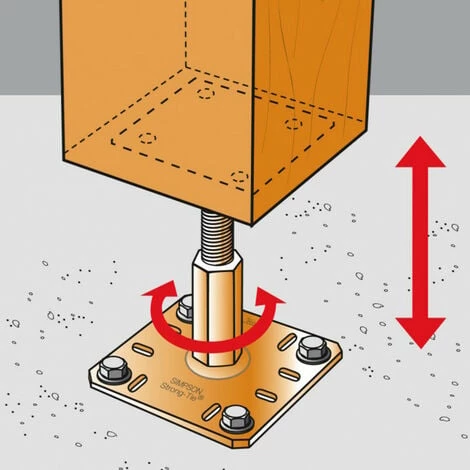

Installation
Les pieds s’installent toujours dans le même sens :
Platine 130 x 130 sur le sol
Platine 100 x 100 fixé sur le poteau
Remarque : Pour reprendre des sections de poteaux supérieures à 200 x 200 mm, il est préconisé d’utiliser la platine PLPP180 (non fournie).
