4 Pieds De Poteau Réglable PPRC SIMPSON

Caractéristiques

• Type: Pied de poteau
• Largeur: 130
• Longueur: 130
• Diamètre: 10
• Epaisseur: 5
• Caractéristiques: Réglable
• Certification environnementale: NF CES

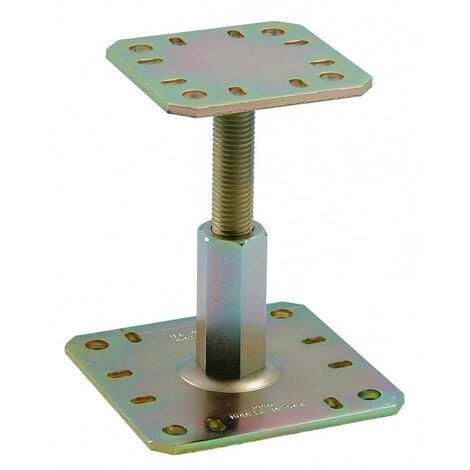

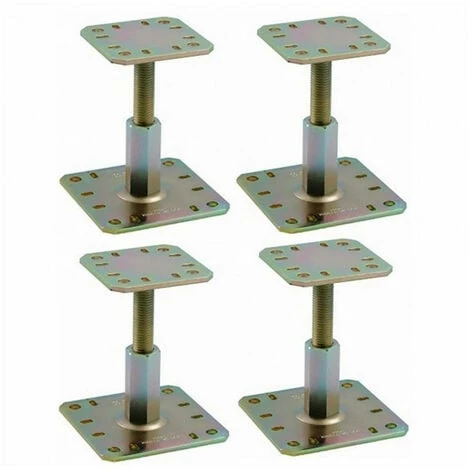

Lot de 4 pieds de poteau réglable PPRC.

Ce pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.

En Acier S235 JR suivant NF EN 10025.

Finition électro-zinguée jaune irisé (sans Chrome VI) suivant la norme NF EN ISO 2081,

– Support :
Porteur : bois massif, lamellé-collé, béton
Porté : bois massif, bois composite, lamellé-collé

– Domaines d’utilisation : Poteaux de auvent, Pergola, terrasse, Véranda.

Dimensions :

Base: 130 x 130 mm

Hauteur réglable: 100 – 150 mm

Platine supérieure: 100 x 100 mm

Epaisseur : 5mm

Perçage : Ø 10 mm

Agréments techniques : ETA-07/0285;
Déclarations de performance : FR-DoP-e07/0285

Fixations

Sur poteau bois :

    Tirefonds LAG Ø10×80

Sur béton :

    Cheville mécanique : goujon WA M10-78/5
    Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25



Installation

Partie haute :

    Placer la platine supérieure du pied de poteau sous le poteau,
    Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)

Partie basse :

    Positionner le poteau verticalement dans la structure,
    Identifier la position des ancrages au sol sur le support,
    Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
    Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
